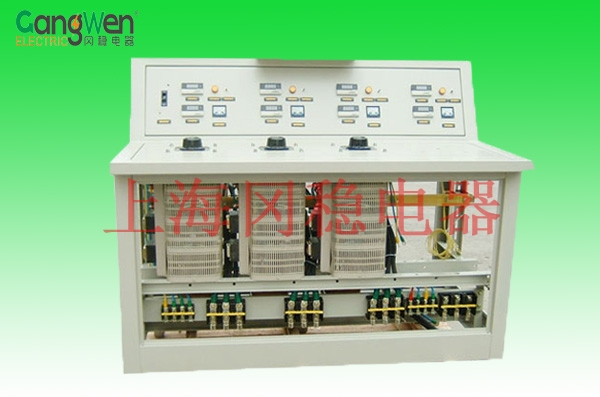

纹波稳压电源（稳压、隔离、调压）

纹波稳压电源（稳压、隔离、调压）介绍：

该实验纹波稳压电源具备稳压、隔离、调压是各种试验、老化实验机，它是通过电压稳压经隔离变压器隔离，在经无级调压（可多路）输出，达到所需各种电压对设备的老化和试验。

纹波稳压电源（稳压、隔离、调压）技术指标

型号 WBXW系列

交流输入 接线方式 三相＋N＋E I相＋N＋E

输入电压 380V±20%或宽电压特殊定制 220V±20%或宽电压特殊定制

工作频率 50/60HZ

交流输出 接线方式 三相＋N＋E I相＋N＋E

输出电压 0～500V 0～300V

稳压精度 1%-5%，具有回中功能 1%-5%，具有回中功能

调压方式 无级调整

应变时间 ≤0.05s

稳定时间 输入电压相对额定值阶跃变化10%时,其稳定时间≤1S

波形畸变 ≤0.1%

效率 98%

耐压 整机对地2000VAC/分无击穿、无飞弧现象

噪声 < 55dB

绝缘电阻 ≥3ΜΩ

相对湿度 20%-90%

海拔高度 不超过2000米

保护功能 过压 输出超过额定电压5%,延时3-5秒切断输出电源，并声光报警

欠压 输出低于额定电压-13%,延时3-5秒切断输出电源，并声光报警

短路 当负载设备短路时,切断输出电源

过流 当负载设备过流时,切断输出电源

逆相 切断输出电源，并声光报警

缺相 切断输出电源，并声光报警

市电旁路 当稳压器故障或维修时,具备电源手动或自动直通装置

系统指示 显示 指针表显示，电压，电流

故障指示 欠压、过压、过流、缺相、逆相、具备声光报警

控制电路 该机实行A/D真有效值采样，有效地克服了“失控”和“失真”现象

可选配置 避雷装置 当电网瞬时变化及感应雷击时，能起到良好的浪涌电流保护效果

EMI滤波装置 可有效滤除电网的谐波干扰

备用输入 双电源输入，当Ⅰ路主电断电时，稳压器自动或手动（可选）切换Ⅱ路备用电。

如Ⅰ路再次来电，稳压器自动返回Ⅰ路主电供电

直流稳压电源介绍：

GBD系列直流稳压电源采用了先进的单片机控制技术，完善的保护电路及专用高性能基准稳压源元件。可调式直流稳压电源是一种输出电压和输出电流连续可调稳压和稳流自动转换的高精度直流线性稳压电源,输出电压能从零到额定值范围内任意调整,限流保护点能在额定值范围内任意选择。

该系列电源分为单路输出和双路输出,双路输出电源即可输出不同的电压值,还可进行串联或并联组成正负电源或扩展电源的输出电流能力,在并联时有主电源进行控制,另外该电源还具有体积小、性能好、造型美观,因而具有稳压精度高，纹波干扰小，安全可靠。故可广泛应用于国防、科技、生产领域。

直流产品规格

型号规格 电流 型号规格 电流 型号规格 电流 型号规格 电流

0～30V 1A 0～60V 5A 0～100V 50A 0～250V 30A

2A 10A 60A 40A

3A 20A 70A 0～300V 5A

5A 30A 80A 8A

10A 40A 0～150V 5A 10A

20A 50A 8A 15A

30A 60A 10A 20A

40A 70A 15A 25A

50A 80A 20A 0～400V 5A

60A 90A 30A 8A

80A 100A 40A 10A

100A 0～100V 5A 50A15A

150A 8A 60A 20A

200A 10A 0～250V 5A 25A

250A 15A 8A

300A 20A 10A

350A 30A 15A

400A 40A 20A
